M-Duct R600
Canali evacuazione fumi
Condotta per estrazione fumi in applicazioni monocomparto certificata per una resistenza di 120 minuti per temperature ≤600°C, con tenuta ai fumi freddi inferiore a 5 m3/h m2 (classificazione “S”) e pressione di esercizio fino a -1500 Pa.
Ad ogni applicazione il suo canale
Classificazione E600 S 120 (ho/ve) 1500 mono secondo UNI EN 13501-4.
Marcatura CE secondo la norma EN12101-7:2011. Test eseguiti secondo EN1366-9:2008 per sistemi a comparto singolo con temperature ≤600°C. Condotta provvista di certificazione di prodotto ai sensi della direttiva 89/106/CEE secondo normativa armonizzata europea UNI EN 12101-7:2011 (recepimento in G.U. C.246 del 24 Agosto 2011)
Classificazione
Classificazione: Secondo UNI EN 13501-4si è ottenuta la seguente certificazione:
- E600 S 120 (ho/ve) 1500 mono
- E600=integrità fino a 600°C S= tenuta ai fumi freddi (fattore di perdita < 5 m3/h m2)
- 120= resistenza 120 minuti
- ho/ve= installazione in posizione orizzontale/verticale
- 1500 = Pressione di esercizio -1500 ÷ +500 Pa
- Mono= singolo comparto
Applicazione:
Controllo ed evacuazione fumo in sistemi singolo comparto con temperature ≤600°C e pressioni rispettanti il livello 3
(rif.EN1366-9:2008 -1500 Pa ÷+500 Pa)

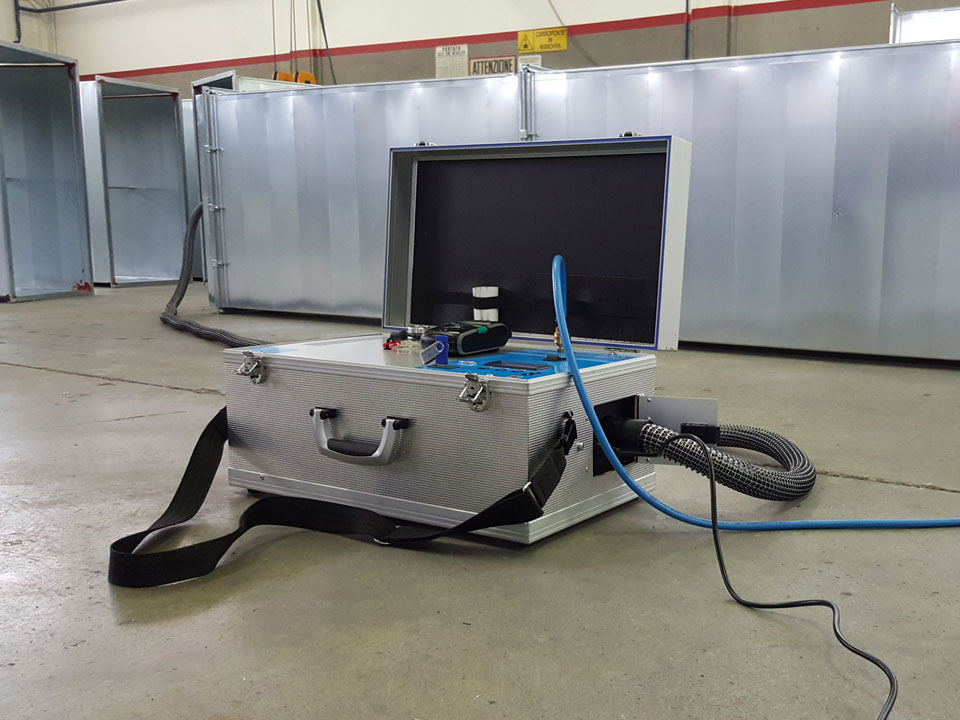

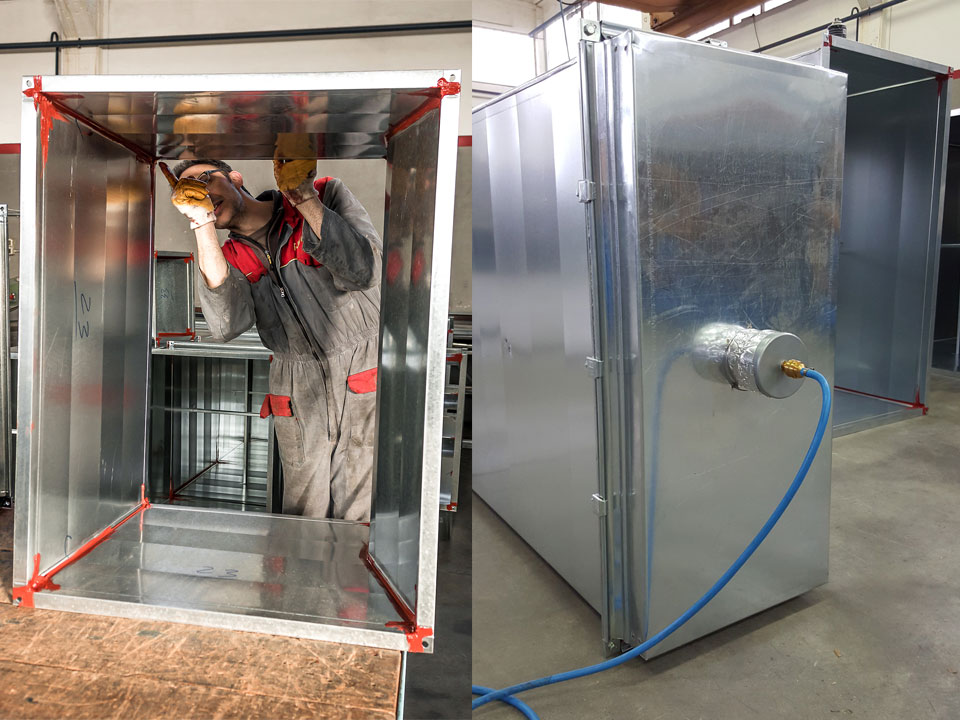

Perdita d’aria:
Classe di tenuta C, limite di pressione statica 3 (2000 Pa), test di perdita secondo UNI EN 1507:2007.
Dimensioni
Dimensioni nominali
A (200÷1250 mm) x B (200÷ 1000 mm)
L lunghezza standard: 1610 mm
Staffaggio e kit di assemblaggio
La fornitura dei condotti è comprensiva di:
Manuale di installazione
Barre filettate M8 e profilo di ancoraggio 41x41x2 mm.
Guarnizione in fibra vetrosa speciale per alte temperature e sigillante siliconico a reticolazione acetica termoresistente.
